BIZON® – Der Einpresskontakt mit besonderer Geometrie

Konstruktive Freiheit, freie Werkstoffwahl und anpassungsfähig

ALACsystems bietet mit der BIZON®-Einpresstechnologie eine innovative lötfreie Verbindungstechnik für die Anforderungen der Automobilzuliefererindustrie und der Industrieelektronik.
Die Einpresstechnik ist eine lötfreie elektromechanische Verbindungsmethode, bei der elastische verformbare oder massive Stifte in metallisierte Leiterplatten-Löcher mit Hilfe eines Einpresswerkzeuges eingepresst werden. An den Berührungsstellen zwischen dem Einpressbereich der Stifte und der metallisierten Lochwandung entsteht somit eine dauerhafte gasdichte Verbindung.

Hochstrom-Einpresstechnik im Quadrat

Das wesentliche Merkmal ist dabei, dass die Diagonale des Stiftquerschnitts größer ist als der Durchmesser der Kupferhülse in der Leiterplatte.
Der BIZON®-Kontakt als elastischer Kontakt bietet größmöglichen Querschnitt in einem Leiterplattenloch mit überragenden Kontakteigenschaften. Dadurch ist es möglich, mit Standardleiterplatten mehrere Hundert Ampere zu beherrschen. Gerade bei Kfz-Anwendungen ist dies ein bedeutender Preisvorteil. Der Kontakt ist in jeder Größe und Blechdicke bei freier Materialwahl zu fertigen.
Einmalig ist, dass mit der gleichen Fertigungstechnik sowohl ein nicht lösbarer Einpresskontakt als auch ein lösbarer Steckkontakt hergestellt werden kann.

Unsere Automotive-Produkte

für anspruchsvolle Anwendungen

1 2 3

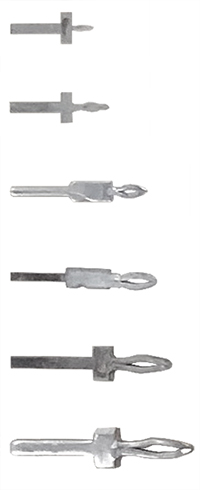

Gestanzte Kontakte – umspritzt oder einzeln eingepresst
Messerleisten mit unterschiedlichen Pins bestückte Leiterplattensteckverbinder – gerade, abgewinkelt, abgedichtet
Leiterplattensteckverbinder mit verschiedenen Abständen und unterschiedlichen Polzahlen
Umspritzte Gehäuse/Hybridbauteile die besonderen Schutz vor z.B. Flüssigkeiten, Gasen o.ä. bieten
Stiftleisten: Stiftkontakte verbunden mit einem einfachen Isolierkörper
Hochstrom-Busbars für die Stromeinspeisung in die Leiterplatte

Vorteile

Zuverlässigkeit (bis zu 30 Mal zuverlässiger als eine SMT-Lötstelle)
Platzersparnis und optimale Bauraumausnutzung
Kostenvorteile im Verarbeitungsprozess
Vereinfachung im Verarbeitungsprozess
Materialverträglichkeit: Kompatibilität mit Automotive-Vorschriften (z.B. IMDS, RoHS)

DIN EN IEC 60352-5
Hella-Norm, Siemens-Norm, ZF-Norm

Elektrische und mechanische Eigenschaften

Hohe Stromtragfähigkeit bei minimalem Platzbedarf
Vier Kontaktpunkte durch quadratischen Querschnitt
Blechdicken von 0,2mm bis 2mm möglich
Niedrige Einpresskraft
Hohe Haltekräfte durch Kaltverschweißung
Demontage durch mechanisches Auspressen möglich

Kraftverteilung und -richtung

in die Leiterplatte

Schliffbilder zeigen den Querschnitt im Leiterplattenloch.
Abbildung links: BIZON-Kontakt, rechts: Wettbewerb

Vier symmetrisch verteilte, weit auseinanderliegende und definierte Kontaktflächen bedeuten berechenbaren Kontaktdruck
Vier gleiche radiale Kontaktkräfte ergeben gute Selbstzentrierung und symetrische Abstützung – der Kontakt passt sich dem Loch an
Kein Drehmoment, keine Tangentialbewegung und kein Knicken bei Mindest-Loch
Flächige Kraftverteilung bedeutet keine Summierung und keine Dehnung der Leiterplatte
Für SMD-Elemente in der Nähe besteht somit keine Gefahr

Blech(Band)dicke und Lochtabelle

Übersicht

Blechdicke	Pin-Maße	Endloch PCB	stanztechnisch kleinstes Raster
0,2	0,2 x 0,24	0,3 – 0,38	0,81
0,4	0,4 x 0,5	0,55 – 0,65	1,3
0,6	0,6 x 0,6	0,8 – 0,9	1,2
0,64	0,64 x 0,64	0,9 – 1,0	1,3
0,64 ¹	0,64 x 0,8	1,0 – 1,1	1,45
0,8	0,8 x 0,8	1,05 – 1,15	1,6
0,8 ¹	0,8 x 1,2	1,40 – 1,55	2,0
1,2	1,2 x 1,2	1,52 – 1,67	2,4
1,2 ¹	1,2 x 1,5	1,9 – 2,05	2,7
1,5	1,5 x 1,5	1,9 – 2,05	2,7
2,0	2,0 x 2,0	2,7	4,0

Alle Maße in Millimeter
¹ Der Kontakt ist an historisch übliche, größere Lochdurchmesser angepasst.
